¿Cuál es la diferencia entre una caja de paso autolimpiante y una no autolimpiante, y cuál es la adecuada para su sala blanca?

¿Qué es una caja de paso y por qué es importante el tipo de limpieza?

un caja de paso (también llamado cámara de paso o trampilla de transferencia) es un recinto de acceso controlado instalado en la pared entre dos habitaciones con diferentes clasificaciones de limpieza. Su propósito es permitir la transferencia de materiales, componentes, herramientas o documentos entre estos entornos sin requerir que el personal cruce físicamente el límite, evitando así la migración de contaminantes desde un área de clase inferior a una sala limpia de clase superior. Las cajas de paso son una infraestructura fundamental en la fabricación de productos farmacéuticos, fabricación de semiconductores, quirófanos de hospitales, ensamblaje de microelectrónica y cualquier otra instalación donde mantener una estricta separación ambiental sea un requisito regulatorio o de calidad.

La distinción entre una caja de paso no autolimpiable y una caja de paso autolimpiable es una de las decisiones de selección de equipos más importantes en el diseño de salas blancas. Determina no solo cómo se gestiona la contaminación durante las transferencias, sino también cuánta intervención de limpieza manual se requiere, qué tan rápido se puede completar el ciclo de transferencia, qué nivel de riesgo microbiano o de partículas se introduce en cada evento de transferencia y, en última instancia, qué estándares regulatorios puede afirmar de manera creíble que cumple la instalación. Comprender las diferencias mecánicas, operativas y de cumplimiento entre estos dos tipos es esencial antes de especificar una nueva instalación o un proyecto de mejora de sala limpia.

Cómo funciona una caja de paso que no se limpia automáticamente

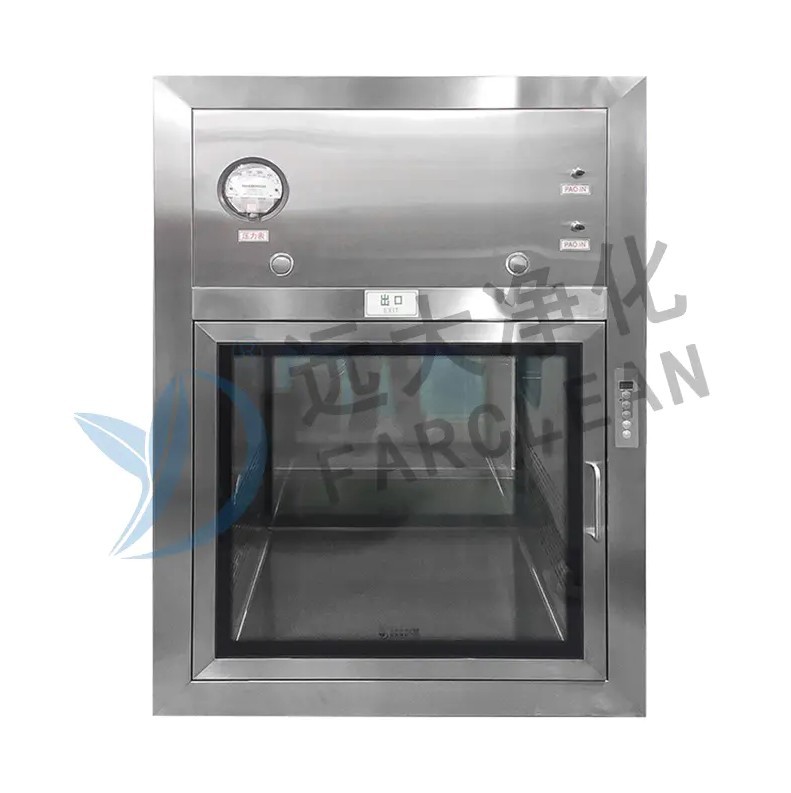

un non-self-cleaning pass through box is a passive transfer device. In its most basic form, it consists of a stainless steel chamber with interlocked doors on each side — one opening into the lower-classification room and one into the higher-classification cleanroom — a UV germicidal lamp for surface decontamination between transfers, and in many configurations, a HEPA filtration unit that maintains positive pressure within the chamber to prevent inward contamination migration when either door is opened.

El término "no autolimpieza" se refiere al hecho de que la limpieza física del interior de la cámara (limpiar las superficies con desinfectante, eliminar las partículas depositadas durante las transferencias, limpiar los puntos de drenaje) debe ser realizada manualmente por el personal de la sala limpia siguiendo los procedimientos operativos estándar (POE) establecidos. El ciclo de irradiación con lámpara UV que se produce entre transferencias proporciona cierto grado de descontaminación microbiana de la superficie, pero la radiación UV no elimina la contaminación por partículas, no llega a las superficies en sombra y no puede sustituir la desinfección química validada cuando se requiere una reducción de la carga biológica a un nivel de reducción logarítmico específico.

Las cajas de paso no autolimpiables se fabrican en una amplia gama de tamaños, desde pequeñas unidades de escritorio para transferencias de documentos o viales de muestras hasta grandes cámaras de piso capaces de acomodar carros para equipos. Los materiales de construcción suelen ser acero inoxidable 304 o 316L con soldaduras internas continuas, esquinas internas cóncavas para eliminar los huecos que atrapan partículas y superficies internas lisas y pulidas como espejo que minimizan la adhesión de partículas y microorganismos. Los mecanismos de bloqueo, ya sean mecánicos o electrónicos, evitan que ambas puertas se abran simultáneamente, lo cual es una característica obligatoria de control de la contaminación independientemente del tipo de limpieza.

Cómo funciona una caja de paso autolimpiante

un self-cleaning pass through box incorporates an automated decontamination system within the chamber that operates without manual intervention between transfer cycles. The most common automated decontamination technologies used in self-cleaning pass through boxes are vaporised hydrogen peroxide (VHP), hydrogen peroxide vapour (HPV), or formaldehyde gas — with VHP being the current industry standard due to its efficacy, residue profile, material compatibility, and regulatory acceptance across pharmaceutical and healthcare applications.

En una caja de paso autolimpiante VHP, el ciclo automatizado sigue una secuencia definida: la cámara se sella, una unidad vaporizadora inyecta vapor de H₂O₂ a una concentración controlada (normalmente entre 100 y 1000 ppm dependiendo de la reducción logarítmica requerida), el vapor permanece dentro de la cámara sellada durante un tiempo de contacto validado y un convertidor catalítico o fase de aireación luego descompone el H₂O₂ residual en agua y oxígeno, llevando la concentración residual por debajo del límite de exposición ocupacional (normalmente 1 ppm) antes de poder abrir la puerta del lado limpio. El ciclo automatizado completo suele tardar entre 15 y 45 minutos, según el volumen de la cámara y el nivel de descontaminación requerido, logrando una actividad esporicida de ≥6 log de reducción contra las esporas de Geobacillus stearothermophilus, que es el punto de referencia para la descontaminación de límites de grado farmacéutico A/B.

Algunas cajas de paso autolimpiantes complementan el ciclo VHP con un sistema de flujo de aire integrado con filtro HEPA que purga la contaminación de partículas introducida durante el proceso de carga, proporcionando descontaminación microbiana y de partículas en un solo ciclo automatizado. Los sistemas de control de las unidades de autolimpieza suelen estar basados ​​en PLC con interfaces de pantalla táctil, registro de ciclos, gestión de alarmas y capacidad de exportación de datos para la integración de registros electrónicos de lotes, características que respaldan directamente el cumplimiento de 21 CFR Parte 11 en instalaciones farmacéuticas reguladas por la FDA.

Comparación directa: diferencias clave entre ambos tipos

Las diferencias operativas, de rendimiento y de costos entre las cajas de paso sin autolimpieza y las autolimpiantes son sustanciales. La siguiente tabla proporciona una comparación estructurada entre los criterios más relevantes para las decisiones sobre especificaciones de salas blancas:

unpplicable Scenarios for Non-Self-Cleaning Pass Through Boxes

Las cajas de paso no autolimpiables siguen siendo la solución apropiada y rentable en una amplia gama de aplicaciones de salas blancas y ambientes controlados donde el perfil de riesgo de contaminación no exige una descontaminación esporicida automatizada y donde los procedimientos de limpieza manual pueden validarse de manera confiable y ejecutarse de manera consistente.

Límites de fabricación farmacéutica de grado C a grado D

En las instalaciones farmacéuticas, las transferencias entre las áreas de envasado de Grado D y las áreas de procesamiento secundario de Grado C no requieren tratamiento esporicida en el punto de transferencia. Una caja de paso no autolimpiante con lámpara UV, presión positiva con filtro HEPA y un SOP de limpieza manual validado usando un esporicida o desinfectante apropiado proporciona una medida de control de contaminación que cumple con las normas en este tipo de límite. El menor costo de capital y los requisitos de validación más simples de la unidad sin autolimpieza la convierten en la especificación estándar para estos límites internos menos críticos.

Entornos hospitalarios y sanitarios

En las salas de preparación de farmacias de hospitales, los pasillos de suministro de las salas de aislamiento y los departamentos de servicios centrales de esterilización, las cajas de paso no autolimpiables sirven como principal mecanismo de transferencia de material entre las zonas limpias y sucias. La frecuencia de transferencia y los tipos de materiales en estos entornos (medicamentos empaquetados, instrumentos estériles envueltos, contenedores de muestras) son compatibles con los protocolos de limpieza manual asistidos por rayos UV, y los requisitos operativos más simples se adaptan al personal de atención médica con capacitación general en lugar de especializada en salas blancas.

Ensamblaje de electrónica y semiconductores

En las salas limpias de electrónica ISO Clase 6 y 7 que manipulan ensamblajes de placas de circuito impreso, fabricación de componentes ópticos o producción de instrumentos de precisión, la principal preocupación por la contaminación son las partículas y no los microbios. Las cajas de paso no autolimpiantes equipadas con sistemas de purga de aire con filtro HEPA y barras de ionización (para neutralizar las cargas electrostáticas que atraen partículas a las superficies de los componentes) brindan un control de contaminación adecuado en estos límites sin la complejidad o el costo de los sistemas automatizados de descontaminación química.

unpplicable Scenarios for Self-Cleaning Pass Through Boxes

Las cajas de paso autolimpiables con descontaminación VHP automatizada se especifican siempre que la consecuencia de un evento de contaminación sea grave, en términos de seguridad del paciente, garantía de esterilidad del producto, cumplimiento normativo o integridad de procesos sensibles de investigación o fabricación.

Fabricación de productos farmacéuticos estériles: límites de grado A/B

La aplicación más crítica y exigente para las cajas de paso autolimpiantes se encuentra en el límite entre las salas blancas de fondo de Grado B y las zonas de llenado de Grado A en la fabricación de productos farmacéuticos estériles. El Anexo 1 de GMP de la UE (revisión de 2022) aborda explícitamente la necesidad de medidas sólidas de control de la contaminación en los puntos de transferencia de materiales a entornos de Grado A, y las cajas de paso VHP automatizadas se han convertido en el control de ingeniería estándar de la industria en este límite. El ciclo esporicida validado proporciona evidencia de descontaminación documentada y reproducible que la limpieza manual no puede igualar de manera confiable, y el registro de datos electrónico respalda la documentación de la Estrategia de control de la contaminación (CCS) que ahora exige el Anexo 1 revisado.

Laboratorios de contención de nivel de bioseguridad 3 y BSL-4

Las instalaciones de investigación que manejan agentes selectos, patógenos de categoría A o materiales biológicos de altas consecuencias en niveles de contención BSL-3 y BSL-4 requieren que cualquier material que salga de la zona de contención se someta a una descontaminación validada antes de ingresar al entorno circundante. Las cajas de paso autolimpiables con ciclos VHP automatizados son un control de ingeniería principal en los límites de estas instalaciones, ya que proporcionan un paso de descontaminación automatizado y auditable que no requiere que el personal ingrese a la zona de alto riesgo para realizar la limpieza manual.

undvanced Therapy Medicinal Product (ATMP) Facilities

Las instalaciones de fabricación de terapia celular y génica que manipulan productos celulares autólogos o alogénicos tienen requisitos de prevención de contaminación cruzada extremadamente estrictos, donde un evento de contaminación entre dos productos específicos de un paciente podría tener consecuencias directas y graves para la seguridad del paciente. Las cajas de paso autolimpiables con ciclos de descontaminación automatizados y trazabilidad electrónica completa son el estándar de especificación para las transferencias de materiales dentro y fuera de las suites de productos individuales para pacientes en estas instalaciones, lo que proporciona una interrupción de contaminación validada entre cada campaña de producto.

Marco de decisión de selección: elegir el tipo adecuado para su instalación

La elección entre cajas de paso autolimpiables y no autolimpiables debe basarse en una evaluación de riesgos estructurada y no únicamente en los costos. Los siguientes criterios proporcionan un marco de decisión práctico:

• Defina las consecuencias de la contaminación en el límite de transferencia. Si un evento de contaminación en este punto pudiera provocar que un producto no estéril llegue al paciente, un fracaso de un ensayo clínico o una acción regulatoria, se justifica una unidad de autolimpieza con eficacia esporicida validada. Si la consecuencia se limita a retrabajo o rechazo de lotes sin impacto en la seguridad del paciente, una unidad no autolimpiante con un SOP manual robusto puede ser suficiente.
• Evaluar la frecuencia de transferencia y los requisitos de rendimiento. Los ciclos de VHP de autolimpieza de 15 a 45 minutos limitan la frecuencia de transferencia. Si su proceso requiere transferencias de material rápidas y frecuentes, es posible que se necesiten operativamente varias unidades de autolimpieza en paralelo o una unidad no autolimpiante con un ciclo rápido asistido por UV.
• unssess the reliability of manual cleaning in your operating environment. Las unidades que no son autolimpiantes dependen completamente del cumplimiento del operador y del cumplimiento de los SOP. En instalaciones con una alta rotación de personal, múltiples patrones de turnos o una infraestructura inadecuada de capacitación en SOP, la dependencia humana de la limpieza manual introduce una variabilidad que los sistemas automatizados de autolimpieza eliminan.
• Considere la compatibilidad del material con VHP. No todos los materiales toleran la exposición repetida a VHP: algunos metales, ciertos polímeros y componentes electrónicos pueden degradarse por el vapor de H₂O₂ oxidativo con el tiempo. Si los artículos que se transfieren incluyen materiales sensibles al VHP, puede ser necesaria una unidad que no se limpie sola con un protocolo de desinfección alternativo adecuado.
• Tenga en cuenta el coste total del ciclo de vida, no sólo el gasto de capital. un self-cleaning unit's higher purchase price is frequently offset over a three-to-five-year period by reduced labour costs, lower disinfectant consumption, and avoided contamination events — which in pharmaceutical environments can each carry remediation, batch rejection, and regulatory investigation costs far exceeding the cost of the equipment itself.

En resumen, las cajas de paso sin autolimpieza brindan un control confiable de la contaminación en límites internos de menor riesgo donde se mantiene la disciplina del proceso manual y el perfil de riesgo de contaminación es manejable. Las cajas de paso autolimpiables con descontaminación VHP automatizada son el control de ingeniería adecuado siempre que las expectativas regulatorias, los resultados de la evaluación de riesgos o la naturaleza crítica de los productos que se fabrican o manipulan requieran un proceso de transferencia de esporicida validado, independiente del personal y rastreable electrónicamente.
