Todo lo que necesita saber sobre la caja Pass Through

Si alguna vez ha trabajado en una planta farmacéutica, una sala limpia de semiconductores, una farmacia hospitalaria, un laboratorio de bioseguridad o incluso una instalación de producción de alimentos de alta gama, es casi seguro que haya utilizado o pasado por una caja de paso. Para los no iniciados, parece un gabinete de acero inoxidable empotrado en una pared con dos puertas entrelazadas. Para las personas que dependen de él todos los días, es un dispositivo esencial de control de la contaminación que mantiene limpios los ambientes y al mismo tiempo permite que los materiales entren y salgan.

¿Cómo se transfieren objetos entre dos mundos (uno estéril y el otro no) sin dejar que esos mundos se toquen?

Ese es el milagro silencioso y cotidiano que realiza una sencilla caja de acero inoxidable integrada en la pared, y la razón por la que está a punto de descubrir por qué la humilde caja de paso es uno de los equipos más importantes en los entornos controlados modernos.

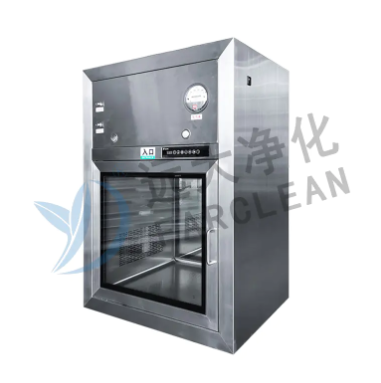

¿Qué es exactamente un Caja de paso ?

Una caja de paso es una cámara sellada de doble puerta construida a través de una pared que separa dos áreas con diferentes grados de limpieza, regímenes de presión o niveles de peligro.

Consta de:

• Una puerta que da al lado superior.
• Una puerta que se abre hacia el lado de grado inferior o inferior.
• Un sistema de bloqueo confiable que garantiza que ambas puertas nunca puedan abrirse simultáneamente
• Una ventana de visualización transparente y estanterías internas.
• Funciones opcionales como filtración HEPA/ULPA, lámparas UV-C o descontaminación con peróxido de hidrógeno

El único propósito: permitir la transferencia segura y controlada de materiales mientras se mantiene la integridad de las cascadas de presión del aire, el recuento de partículas y las barreras de bioseguridad/contención.

¿Por qué existen las cajas de paso?

El problema fundamental que resuelven es simple: tienes un espacio de alta limpieza y necesitas transferir artículos o eliminar desechos sin comprometer la limpieza o el nivel de bioseguridad de ese espacio.

Abrir una puerta normal entre un pasillo sucio y una sala limpia destruiría inmediatamente la cascada de presión y permitiría la entrada de miles de partículas y microbios. Un vestuario ayuda, pero incluso el personal completamente vestido sigue siendo la mayor fuente de contaminación. La caja de paso es una solución mecánica que permite que los materiales se muevan mientras las personas permanecen en sus respectivos lados.

Cómo funciona el sistema de enclavamiento

La mayoría de las cajas de paso utilizan un enclavamiento puramente mecánico: sin electricidad, sin software, con una tasa de fallas prácticamente nula durante décadas de funcionamiento 24 horas al día, 7 días a la semana.

Cuando se abre una puerta, una bandera de acero o un balancín bloquea físicamente el pestillo opuesto. Sólo cuando la primera puerta está completamente cerrada y trabada, el dispositivo de bloqueo libera la segunda puerta. Hay interbloqueos electromagnéticos, neumáticos e inteligentes disponibles para aplicaciones especializadas, pero los mecánicos siguen siendo el estándar de oro para las instalaciones GMP.

Materiales y acabados que cumplen con las expectativas regulatorias

• Acero inoxidable 316L: obligatorio para agentes esporicidas agresivos y fármacos potentes/peligrosos
• Acero inoxidable 304: adecuado para uso farmacéutico y de farmacia hospitalaria estándar
• Superficies interiores electropulidas: limpieza más fácil y menor adherencia de partículas
• Opciones con recubrimiento en polvo y protección ESD para áreas electrónicas y sin GMP

Aplicaciones principales

• Salas blancas farmacéuticas y biotecnológicas (líneas de llenado, procesamiento aséptico)
• Fabricación de microelectrónica y semiconductores.
• Farmacias hospitalarias de compuestos estériles
• Laboratorios de nanotecnología
• Viveros e instalaciones para animales.
• Laboratorios Nivel de Bioseguridad 2, 3 y 4
• Instalaciones nucleares (pasos de guanteras)
• Producción de alimentos y cosméticos de alta contención
• laboratorios forenses
• Áreas de reunión limpias aeroespaciales

Tipos de cajas de paso

A. Por tipo de enclavamiento

• Enclavamiento mecánico
• Enclavamiento electromagnético
• Enclavamiento neumático

B. Por flujo de aire y filtración

• Pasivo (sin ventilador ni filtro; depende de la cascada de presión ambiental)
• Activo / Alimentado por ventilador con filtración HEPA o ULPA en suministro y/o escape
• Pasos de flujo laminar (LAF vertical u horizontal dentro de la cámara)
• Pasos de biodescontaminación (sistemas integrados de H₂O₂ o UV-C)

C. Configuración por puerta

• Estándar de dos puertas (el más común)
• Pasos para carros (a nivel del piso, lo suficientemente grandes para carros o paletas)
• Montado en el piso o estilo "túnel" para equipos pesados
• Pasadores resistentes al fuego (clasificación de 1 a 3 horas)
• De doble pared con espacio intersticial para gas de esterilización.

D. Por material

• Acero inoxidable 304 o 316L (estándar farmacéutico)
• Acero laminado en frío con recubrimiento en polvo (menor costo, áreas sin GMP)
• Versiones con protección ESD para electrónica
• Vidrio acrílico o templado para monitoreo visual o de bajo presupuesto

E. Versiones especializadas

• Pasadores UV (lámparas UV-C integradas para descontaminación de superficies)
• Pasos de peróxido de hidrógeno (VHP)
• Sistemas de puerto de transferencia rápida (RTP)
• Pasadores de pesaje con balanza de precisión integrada
• Pasajes refrigerados

Características clave que encontrará

• Sistema de bloqueo con indicadores visuales/audibles
• Giro de puerta de 270° o 180° (270° permite que la puerta se pliegue contra la pared y facilita la limpieza)
• Ventana de visualización de vidrio templado o policarbonato
• Iluminación interna LED o fluorescente
• Estantes de acero inoxidable (fijos o extraíbles)
• Sensores de estado de puertas y salidas de alarma a BMS
• Puertos de prueba de fugas del filtro HEPA
• Manómetros magnéticos o digitales.
• Apertura de puerta con botón o sin contacto (infrarrojos)
• Opción de compuerta cortafuegos
• Pernos de conexión a tierra (modelos ESD)

Consideraciones de instalación

• El corte de la pared debe ser preciso (generalmente enmarcado con un ángulo de acero inoxidable).
• Las salas limpias de presión positiva generalmente colocan el suministro HEPA en el lado de mayor calidad.
• Las suites de contención de presión negativa colocan el escape HEPA en el lado sucio
• El sellador entre el marco y la pared debe ser de silicona y estar soldado continuamente en el lado limpio.
• Enclavamientos eléctricos normalmente de 24 V CC por seguridad
• Los pasos de carros a menudo requieren piso reforzado o rampa.

Validación y Calificación

Pruebas típicas:

• Verificación de la función de enclavamiento
• Integridad del sello de la puerta
• Prueba de fugas de instalación del filtro HEPA
• Velocidad y uniformidad del flujo de aire.
• Conteo de partículas dentro de la cámara con ambas puertas cerradas.
• Prueba de recuperación
• Mapeo de dosis UV
• Desarrollo del ciclo VHP y muerte del indicador biológico.

Limpieza y mantenimiento

• Diariamente: limpie el interior con IPA al 70 % o desinfectante aprobado
• Semanal/mensual: retire los estantes y limpie la parte trasera
• Cada 6 a 12 meses: prueba de integridad del filtro HEPA e inspección de juntas
• Reemplace las lámparas UV cada 9 000–12 000 horas
• Lubrique los pivotes de bloqueo mecánico con moderación con grasa de calidad alimentaria.

Errores comunes

• Tamaño insuficiente de la cámara → los artículos se atascan → el personal fuerza las puertas → daños en el dispositivo de bloqueo
• Instalar una caja pasiva entre dos habitaciones con idéntica clasificación → cuello de botella innecesario
• Olvidar especificar acero inoxidable 316L para limpiadores corrosivos o áreas de manipulación de ácidos
• Sin ventana de visualización → los usuarios abren ambas puertas para "ver" si hay algo dentro
• Ubicar la caja de paso en un corredor de mucho tráfico → golpes y abolladuras constantes

Elegir el tamaño interno adecuado para su caja de paso

En las instalaciones del mundo real, las dimensiones internas que encontrará con mayor frecuencia se dividen en tres categorías prácticas:

• Pequeño: 300 × 300 × 300 mm a 450 × 450 × 450 mm Perfecto para jeringas, viales pequeños, tapones, documentos o muestras de laboratorio.
• Mediano/Estándar: 600 × 600 × 600 mm Se adapta fácilmente a bandejas esterilizadas, kits de herramientas, bolsas intravenosas e instrumentos pequeños sin desperdiciar espacio en el piso.
• Grande/Tipos de carro: 900 × 900 × 900 mm y mayores, hasta 1200 × 1200 × 2000 mm o más Diseñado para carros rodantes, 800 × 600 mm o 1000 × 800 mm, carros de emergencia o incluso paletas aislantes pequeñas.

Regla práctica que siempre damos a los administradores de instalaciones y arquitectos: agregue al menos 150 a 200 mm de espacio libre en todas las direcciones (ancho, profundidad y altura) alrededor del elemento más grande o más pesado que espera transferir de forma rutinaria. Esta autorización adicional garantiza:

• Las puertas se cierran suavemente incluso cuando un operador coloca el artículo ligeramente descentrado
• El aire puede circular correctamente en unidades activas o de flujo laminar.
• Los estantes se pueden quitar para limpiarlos sin tener que luchar contra la carga.
• No dañará los sellos ni rayará componentes costosos.

Seguir esta sencilla regla de amortiguación de 150 a 200 mm elimina casi por completo la frustración diaria (y el eventual daño del interbloqueo) que surge de una cámara de tamaño insuficiente.

Una caja de paso es uno de esos dispositivos que resulta aburrido hasta que no tienes una; entonces se convierte en el mayor riesgo de contaminación en tus instalaciones. Cuando se especifica, instala y mantiene adecuadamente, es una forma económica, confiable y que cumple con las regulaciones de mover materiales entre zonas de limpieza sin romper la contención o la cascada de presión.

Ya sea que esté diseñando una nueva sala blanca, actualizando una farmacia existente o simplemente tratando de entender por qué ese gabinete de acero inoxidable en la pared no le permite abrir ambas puertas a la vez, ahora sabe básicamente todo lo que vale la pena saber sobre las cajas de paso.
